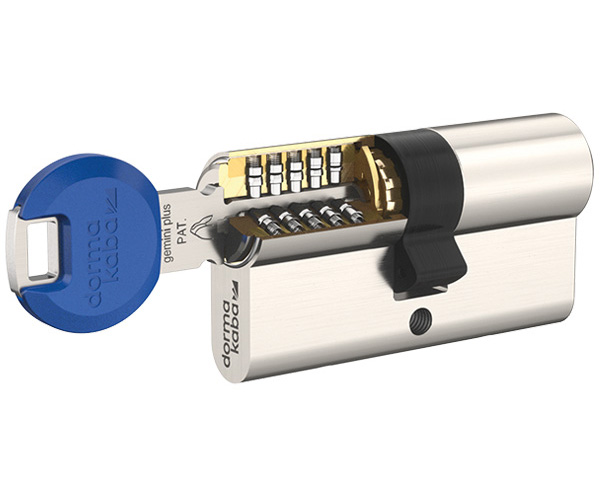

DORMAKABA gemini plus

Technická data

• technická a patentová ochrana proti kopírování nabízí vysokou míru ochrany proti nelegálnímu kopírování klíče

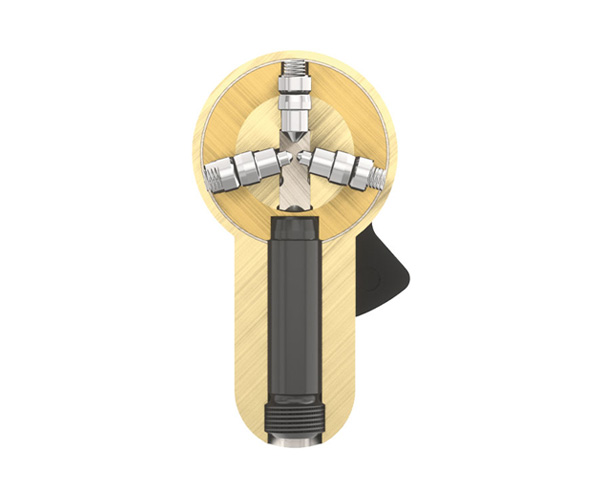

• 3 radiálně uspořádané řady stavítek z kalené oceli
• na každé straně vložky až 16 párů stavítek v několika řadách na 32 možných pozicích (více než 149 miliard možných uzamčení)
• pružinové páry stavítek z kalené oceli, chemicky poniklované
• standardní ochrana proti odvrtání (kalené ocelové kolíky a kalený ocelový upevňovací šroub o tloušťce 4 mm na každé uzamykací straně válce)
• vysoké zabezpečení proti vyhmatání a bumpingu

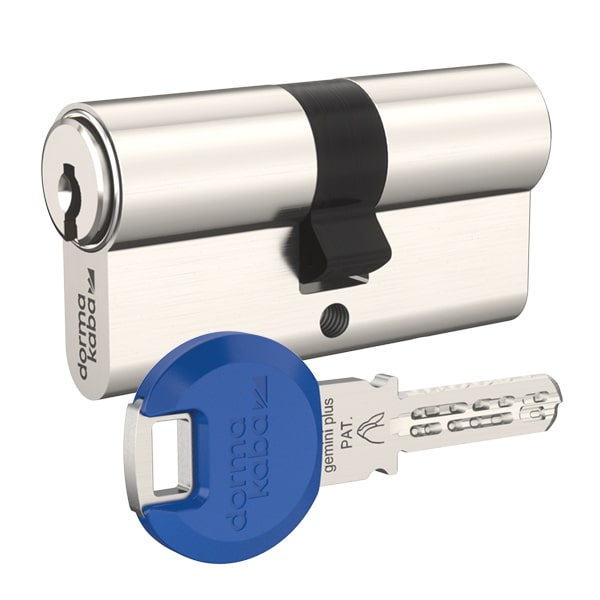

• klasická dveřní cylindrická vložka v Euro profilu 17 mm, průměr válce (bubínku) 15 mm
• modulární konstrukce systému
• certifikováno podle normy DIN EN 1303:2015, třída zabezpečení uzamčení 6, třída odolnosti proti napadení B ve volitelném provedení s lamelami nebo s ochranným kováním
• certifikace: DIN 18252-82 | VdS třída B a BZ | Kitemark
• jiné tvary vložek: např. švýcarský kulatý profil, oválný profil
• patentová ochrana do roku 2033 a neomezená ochrana obchodní značky

Bezpečnost investice
Bezpečnost investice a vzestupná kompatibilita - stručně řečeno, dlouhá životnost a dlouhodobá použitelnost jednou zakoupených produktů - to jsou body, které byly pro společnost DORMAKABA vždy důležitou otázkou a klíčovým charakteristickým prvkem.
Modulární konstrukce a možnost následného rozšíření uzamykacího systému a dovybavení mechanických klíčů transpondéry s RFID zaručují flexibilitu a bezpečnost vaší investice na dlouhá léta dopředu.

Modulární konstrukce DORMAKABA
Modulární systém DORMAKABA umožňuje bez větší námahy na daném místě přestavět cylindrickou vložku na jinou délku nebo dokonce na jiný tvar. Uzamykací mechanismus zůstává beze změny.
Použitá jádra válců ("inserty") lze bez problémů použít i v jiných konstrukcích vložek (půlvložkách, knoflíkových vložkách, schránkových zámcích).

Organizační ochrana prostřednictvím bezpečnostní karty
Každý nový uzamykací systém DORMAKABA gemini plus a každá sériová cylindrická vložka jsou dodávány s bezpečnostní kartou, která obsahuje všechny bezpečnostní údaje o systému nebo vložce. Ta slouží k objednávání duplikátů klíčů a k registraci a správě hlavních údajů uzamykacího systému nebo vložky.

Mezinárodní certifikace
DORMAKABA gemini plus je několikrát mezinárodně certifikována proti porušení vložky odvrtáním, vytržením, vyhmatáním a bumpingem.

Všestrannost
Systém DORMAKABA gemini plus umožňuje pokrýt individuálně použitelná oprávnění každého uživatele v hierarchii uzamykacího plánu jediným klíčem - v soukromém i podnikovém sektoru.

Klíč Largekey (klip, prodloužený)

• prodloužená hlava a krk klíče
• standardní barva rozlišovacího klipu: tmavě modrá (možnost výběru z 12 barev)
• například při použití bezpečnostního kování s ochrannou rozetou proti vytržení jádra

Klíč Langereide (celokovový)

• oboustranný klíč s prodlouženou hlavou
• například při použití bezpečnostního kování s ochrannou rozetou proti vytržení jádra, či u vícebodových zámků

Zpracování

• standardní barevné zpracování: poniklovaná mosaz (stříbrná barva)
• další barevná zpracování: hnědá medium, mosaz natural (zlatá barva), černá
• při individuálních požadavcích na vzhled
• při požadavku na jednotný vzhled dveřní vložky a kování
• Upozornění:
  při objednání jiného barevného zpracování, lišícího se od standardního zpracování, může dojít k prodloužení doby výroby.

Standardní ochrana proti odvrtání

Standardní ochrana proti odvrtání je zajištěna kalenými ocelovými kolíky a standardně kaleným upevňovacím šroubem v jádru válce (A). Toto provedení splňuje požadavky normy DIN EN 1303 na odolnost proti napadení třídy B

Zvýšená ochrana proti odvrtání - osvědčení VdS třídy B

Použitím dalších ocelových prvků v těle a jádru cylindrické vložky je dosaženo vyšší odolnosti proti odvrtání. Cylindrické vložky třídy B nemají integrovanou ochranu proti vytržení. V kombinaci se schváleným ochranným kováním je dosaženo třídy odolnosti proti napadení D.

A = jádro se dvěma karbidovými podélnými stavítky = BS
B = karbidový kolík
C = krátký upevňovací šroub, kalený na přední straně
D = dlouhý upevňovací šroub, kalený na zadní straně

Zvýšená ochrana proti odvrtání a vytržení - osvědčení VdS třídy BZ

Použitím dalších ocelových prvků v těle a jádru cylindrické vložky je dosaženo vyšší odolnosti proti odvrtání. Zvýšená ochrana proti vytržení je zajištěna pomocí ochranného kolíku.
Nová cylindrická vložka DORMAKABA VdS je chráněna proti vytržení i v dveřích s rámovými zárubněmi.
Tyto vložky lze používat bez ochranného kování a dosahují třídy odolnosti proti napadení D a to i bez schváleného ochranného kování proti vytržení jádra.

A = jádro s karbidovými stavítky = BS
B = karbidový kolík
C = kolík se závitem
D = kalený upevňovací šroub
E = ocelová lamela

Havarijní funkce

Tato funkce umožňuje uzamknout cylindrickou vložku i v případě, že je na opačné straně vložen klíč s oprávněním k uzamčení.

Ochrana proti prachu a stříkající vodě

Cylindrické vložky s ochranou proti prachu a stříkající vodě jsou vybaveny pružným krytem proti prachu a povětrnostním vlivům se 2 pružnými těsnicími lištami na čelní straně válce. Touto funkcí může být vybavena každá cylindrická vložka s profilem Euro. Vnější délka válce a/nebo vnitřní délka válce je vždy prodloužena přibližně o 5 mm.

Ochrana proti prachu a stříkající vodě se standardně dodává poniklovaná (stříbrná barva).

Nelze použít u vložek s ochranou proti vytržení a s ochranným kováním.

Upozornění:
Tato funkce je závislá na konkrétní straně. Při objednávce je proto nutné zvolit příslušnou stranu válce s funkcí ochrany proti prachu a stříkající vodě. Oboustranné provedení je možné.

Ochrana proti prachu a hmyzu (na dotaz)

Nový prvek SIS je optimalizován pro použití s cylindrickými vložkami s profilem Euro a nabízí účinnou ochranu proti vniknutí nečistot a hmyzu do klíčového kanálu. Vnější délka válce je prodloužena přibližně o 3,5 mm.

Krytku SIS lze snadno dodatečně namontovat, protože je oddělena od těla zámku a je namontována přímo na rotor. To znamená, že je třeba vyměnit pouze insert; na zbytek vložky nemá upgrade žádný vliv a může být nadále používán stejným způsobem.

Pokud má být čelo válce v jedné úrovni, je třeba zvolit možnost ochrany proti prachu a stříkající vodě.

Není k dispozici ve spojení s verzí VdS.

Krytka SIS je vždy chemicky poniklována.

Upozornění:
Tato funkce je závislá na konkrétní straně. Při objednávce je proto nutné zvolit příslušnou stranu válce s funkcí ochrany proti prachu a hmyzu. Oboustranné provedení je možné.

Speciální uzamykací nosy pro profilové vložky (na dotaz)

• dvoustranný uzamykací nos (Biffar)
• ozubený uzamykací nos Mul-T-Lock s 10 zuby

b = šířka uzamykacího nosu

Volnoběh (na dotaz)

Profilové vložky, které mají volně se otáčející uzamykací nos válce, se označují jako vložky s volnoběhem. Pokud není vložen žádný klíč, lze uzamykacím nosem volně pohybovat v rozmezí 360°.
Po zasunutí klíče zapadne pružná spojka do uzamykacího nosu. To pak umožňuje uzavřít cylindrickou vložku běžným způsobem pomocí klíče.

• Obvykle je tato funkce potřebná jen u speciálních panikových nebo automatických zámků. V případě pochybností se obraťte na výrobce dveří.
• U vícebodových zámků s panikovou funkcí: při zavírání dveří klikou musí být západka a závora zasunuty do těla zámku. K tomu je nutné, aby se uzamykací nos volně otáčel.
• v zámcích poháněných motorem a speciálních zámcích únikových dveří
• omezení možná v kombinaci s dalšími volitelnými možnostmi
• certifikováno pro převodové a antipanikové zámky
• tato možnost je dostupná od celkové délky 70 mm

Nastavení uzamykacího nosu:

standardní nastavení: 30° vpravo s vyznačeným bodem při pohledu z přední strany válce

• 1. pomocí mince nebo šroubováku odstraňte kryt na zadní straně cylindrické vložky
• 2. sundejte spojku a ovládací objímku
• 3. postavte válec na šablonu a otočte uzamykací nos do požadované polohy
• 4. zasuňte ovládací objímku do těla vložky, jak je znázorněno na náčrtku
• 5. vložte spojku do ovládací objímky
• 6. nasaďte kryt zpět tak, aby byl v jedné rovině s tělem cylindrické vložky
